Módulos EDFA integrados en OLT GPON

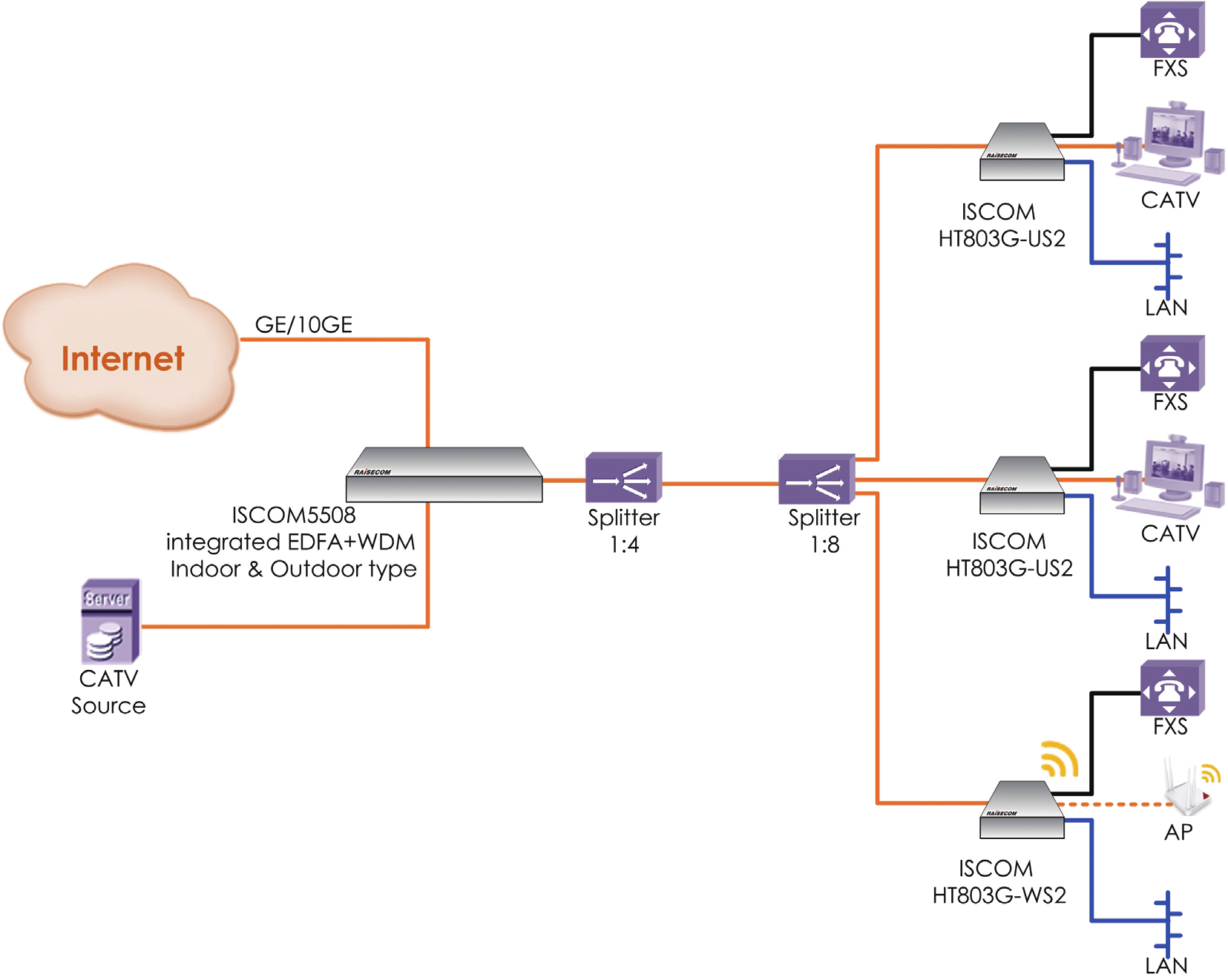

Raisecom ha lanzado nuevos módulos de EDFA para la transmisión de CATV en 1550nm (RF Overlay) en equipos OLT GPON.

La incorporación de estos módulos permite inyectar señales de video en 1550nm sobre la red PON sin equipamiento adicional. Integrando todas las funciones en un equipo. Multiplexando y amplificando la señal (EDFA) e inyectándola en la red PON.

Con los equipos ONU/ONT FTTH con puerto RF se puede obtener la señal de video (CATV) en el cliente, tanto analógica como digital, junto con el servicio de datos, todo en un solo equipo de cliente.

Por el momento hay dos modelos de OLT que incorporan esta funcionalidad: el nuevo ISCOM5508-GP y el novedoso OLT para exterior ISCOM5508Q-GP.

Ambos equipos disponen de módulos EDFA opcionales. Se puede optar por la instalación de módulos EDFA o la ampliación de puertos PON.

El módulo EDFA WDFA4 dispone de 1 entrada para CATV, donde ingresa la señal en 1550nm del transmisor óptico, con la señal de televisión y 4 salidas con triple longitud de onda (1550 – 1310/1490).

Esta solución permite flexibilidad en el despliegue, el mantenimiento y la expansión de la red. Permitiendo reducir los costos CAPEX y TCO.

OLT GPON Raisecom para Exterior

Raisecom ha lanzado un nuevo e innovador modelo de OLT (Terminal de Linea óptica) del estándar GPON (ITU-T G.984). Es un equipo compacto y para aplicaciones outdoor, el cual soporta 4 o hasta 8 puertos PON, 2 puertos GE eléctricos, 2 GE ópticos y 2 puertos 10GE para uplink



Cada puerto PON soporta una división de 1:128. Este equipo provee características avanzadas de capa 2, como administración de tráfico basado en servicio, QoS personalizable, L2 a L4 ACL, IGMP snooping and MVR para servicios de IPTV y VOD, entre otras.

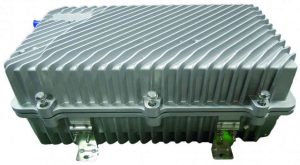

ISCOM5508Q-GP es un OLT GPON para exterior con carcasa de fundición de aluminio y EDFA integrado. En sentido uplink soporta dos vías de entrada (para backup) de señal óptica de CATV en 1550nm, 2 interfaces eléctricas GE, dos GE ópticas y 2 10Gb/s En sentido downlink soporta 4 Puertos PON con WDM, para señales de dato GPON y CATV. Su carcasa de aluminio fundido permite trabajar al exterior con amplio rango de temperatura, alta protección contra rayos y descargas electricas y un diseño modular. ISCOM5508Q-GP posée avanzadas funcionalidades y confiabilidad carrier-grade. Admite potentes funciones de seguridad (como ACL y ataque anti-DoS) y QinQ selectivo, y proporciona una buena gestión, mantenimiento y funciones de monitoreo, y funciones de servicio ricas y flexibles. Modos de red, que cumplen con los requisitos de acceso de fibra de baja densidad y larga distancia.



Modelos:

ISCOM5508Q-GP44W-AC admite 4 puertos GPON y 4 puertos EDFA con 220VAC. El módulo WDM y el interruptor óptico están integrados.
ISCOM5508Q-GP44W-AC60 admite 4 puertos GPON y 4 puertos EDFA con 60VAC. El módulo WDM y el interruptor óptico están integrados.
ISCOM5508Q-GP8-AC admite 8 puertos GPON con 220VAC.

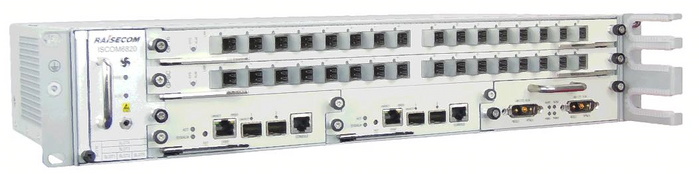

ISCOM6820-GP Nueva OLT compacta Raisecom.

Escalable hasta 32 puertos GPON
Estandard GPON ITU-T 984.2 CLASS B+/C+

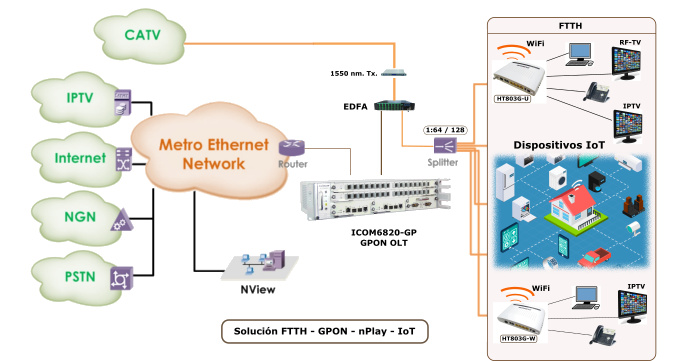

 OLT ISCOM6820. Una solución modular y compacta para despliegues de fibra al hogar “FTTH” de en pequeñas localidades (hasta 2048 usuarios con split 1:64)
El equipo permite escalar hasta 32 puertos PON con dos modulos de 16P cada uno, con spliteo típico de 1:64/1:128 con sus respectivas terminales ONU/ONT, de acuerdo al estandard GPON  ITU-T G.984.2 opciones Class B+/C+.

CONFIGURACION

PRINCIPALES CARACTERISTICAS:

Hasta 32 Interfaces ópticas GPON: Uplink: 1310 nm, 1.244 Gbi t/s Downlink: 1490 nm, 2.488 Gbit/s.

Ancho de banda de backplane: de 300 Gbps. Capacidad de Switching de 200 Gbps.

Confiabilidad Grado-Carrier: Confiabilidad por redundancia MCC 1+1 y hot swapping de todos los módulos. STP/MSTP, link aggregation, DHCP, Aislamiento de interfaces, etc. Anillado Ethernet 10GE con tecnología propietaria y 50 ms de swtching time. VLAN, incluyendo QinQ selectiva, mapeo VLAN y agregación. QoS completo, incluye Asignacion Dinámica de Ancho de Banda (DBA), control de prioridad, modo múltiple de clasificación de tráfico y priorización. Static multicast, IGMP Snooping, Proxy, MVR, multicast controlable.

CONSULTAR POR MAYOR INFORMACIÓN, HOJAS DE DATO, DESCRIPCIÓN DEL HARDWARE.



Extensor PON

Los extensores de puertos PON ISCOM GPR01/ISCOM EPR01 son utilizados en las redes  GPON/EPON para extender las distancias hasta 45km.

iscom-epr01-gpr01



Estos equipos son utilizados para amplificar la señal óptica entre el equipamiento de cabezal OLT y los equipamiento de suscriptor ONU/ONT.
Los equipos PON ISCOM GPR01/ISCOM EPR01 realizan una tecnología de regeneración OEO (Óptico Eléctrico Óptico) utilizando la tecnología 3R (Re-generation, Re-shaping, Re-timing), permitiendo aumentar las distancias y ampliar la posibilidad de división (spliteo).
Estos dispositivos son pequeños y fáciles de instalar y pueden ser utilizados tanto en redes GPON como EPON.



Especificaciones:

Descripción

ISCOM GPR01

ISCOM EPR01

Dimensiones 200 x 130 x 32 mm3 100 x 100 x 25 mm3
Peso 0.75kg 0.25kg
Consumo 10W 4W
Distancia de transmisión 40km 45km
Longitud de Onda 1310nm Tx, 1490nm Rx
Velocidad de transmisión 1.25Gbit/s uplink and 2.5Gbit/s downlink 1.25Gbit/s uplink burst signal and 1.25Gbit/s downlink continued signal
Standard ITU-T G.984.x N/A
OLT Interfaces Rx sensitivity: -28dBm

Min. overload: -8dBm

Tx optical power: 0.5dBm~5dBm

Rx sensitivity: -27dBm

Min. overload: -3dBm

Tx optical power: -1dBm~4dBm

GSFP optical module Rx sensitivity: -28dBm

Min. overload: -8dBm

Tx optical power: 1.5dBm~5dBm

Rx sensitivity: -30dBm

Min. overload: -6dBm

Tx optical power:2dBm~7dBm





OLT ISCOM6860 Nueva OLT de tamaño medio

Raisecom ha lanzado un nuevo modelo de OLT de tamaño medio, el cual puede llegar a mas de 14000 terminales de abonado y soporta, tanto EPON (IEEE802.3ah) como GPON (ITU-T G.984).

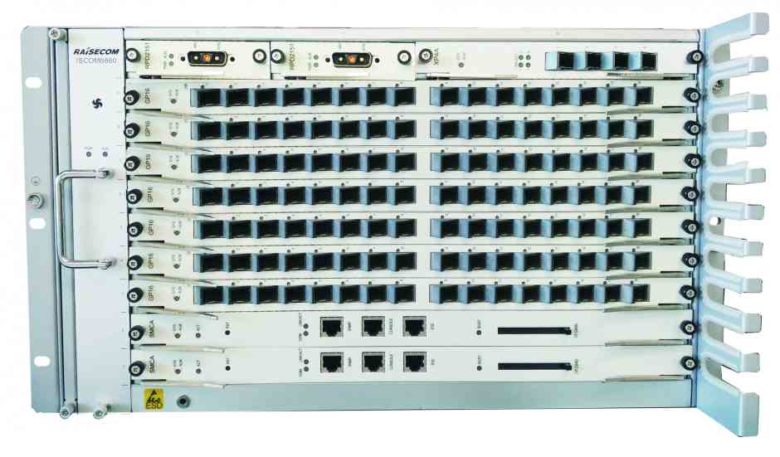

iscom6860

ISCOM6860



El OLT ISCOM 6860 presenta una solución modular para despliegues de fibra al hogar “FTTH” de tamaño medio cumpliendo con los dos estándares PON que lideran el mercado (GPON y EPON).
El equipo soporta placas de ambas tecnologías, compartiendo un mismo backplane. Permite un spliteo típico de 1:64/1:128 con sus respectivas terminales ONU/ONT. Utilizando la tecnología GPON puede llegar a soportar 14336 ONT.

Un dato novedoso es que cumple con los estándares IEEE 802.3av (10G EPON) pudiendo instalarse puertos EPON con velocidades de 10Gbps.



Características:

Interfaces:
– Uplink: 112 GE o 4 10GE
– Downlink (Interfases PON): 112 GEPON  o 112 GPON
Doble módulo de control (SMC) , con redundancia en tiempo real.
Capacidad de spliteo de 1:64/1:128 GEPON/GPON
Rackeable 19′ 10U
IEEE 802.3ah (EPON), ITU-T G.984 (GPON), IEEE 802.3av (10G EPON)
Fuentes redundantes con cambio en caliente (Hot-Swappable)
CLI, Telnet, SSHv2 y SNMP (NView compatible)



Placas compatibles:

• ISCOM6860-10, 6U/10-slot chassis with an airflow slot and only a cable array
• ISCOM6800-SMCA, system management and control card with a switching capacity of 1.28Tbps
• ISCOM6800-EP16, EPON service card with 16x EPON SFP interfaces
• ISCOM6800-XEP8, 10G EPON access card, providing 8 10G EPON XFP interfaces, applicable to general service slots
• ISCOM6800-GP8A, GPON service card with 8 x GPON SFP interfaces
• ISCOM6800-GP16, GPON service card with 16 x GPON SFP interfaces
• ISCOM6800-XP4A, 10GE service card (semi-card) with 4 x 10GE XFP plus and interfaces
• ISCOM6800-GE16, GE service card with 16 x GE SFP interfaces

Equipos Raisecom IP MPLS

Raisecom ha lanzado una nueva línea de equipamiento para redes IP MPLS. IP-MPLS se introdujo como una tecnología que permite un uso eficiente de recursos en redes con grandes anchos de banda y necesidad de SLA dedicados.

MPLS (Multiprotocol Label Switching) es una tecnología de transporte de datos estándar creado por la IETF. MPLS es una tecnología independiente del protocolo y ecalable. Opera entre la capa de enlace de datos y la capa de red del modelo OSI. Fue diseñado para unificar el servicio de transporte de datos para las redes basadas en circuitos y las basadas en paquetes. Puede ser utilizado para transportar diferentes tipos de tráfico, incluyendo tráfico de voz y de paquetes IP.

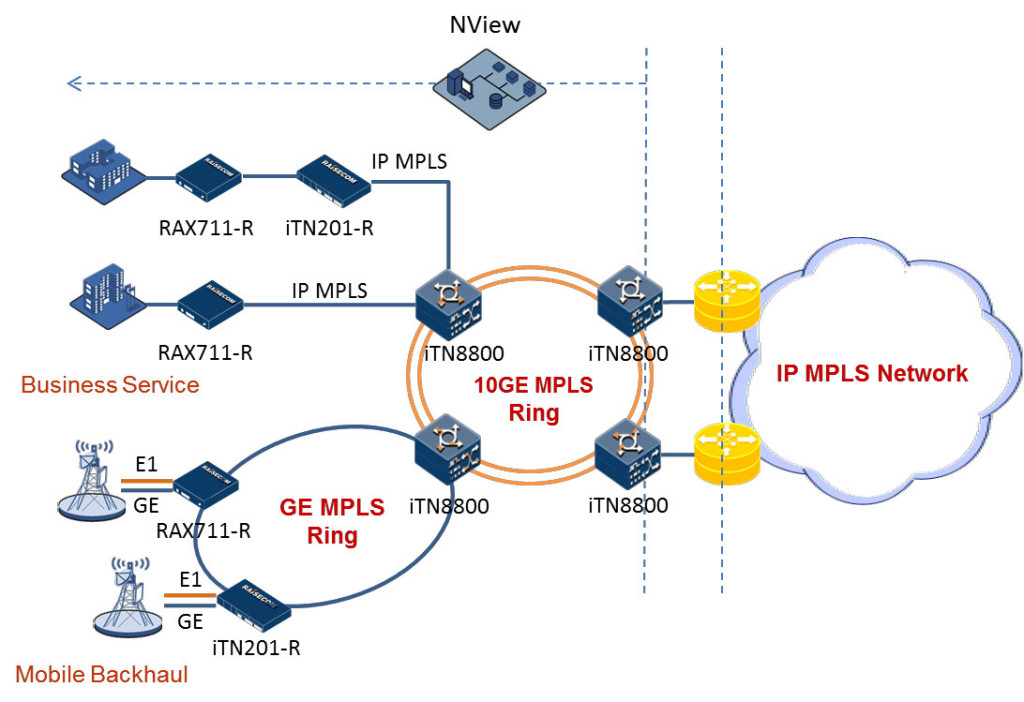

IP-MPLS-NET

Multi Protocol Label Switching está reemplazando rápidamente frame relay y ATM como la tecnología preferida para llevar datos de alta velocidad, voz y video digital en una sola conexión.

MPLS no sólo proporciona una mayor fiabilidad y un mayor rendimiento, sino que  puede reducir los costos generales mediante una mayor eficiencia de la red.

Décadas atrás se desarrolló IP-MPLS principalmente en redes de core y enlaces de largas distancias. Debido a los costos y complicadas configuraciones muchas veces no se implementaban soluciones extremo a extremo, por ejemplo para servicios empresariales. En éstos casos la red MPLS moría en el la red core del proveedor y luego se extendía un servicio Ethernet al cliente final.

Raisecom presenta los siguientes equipos para redes IP MPLS:

MPLS Router PE:

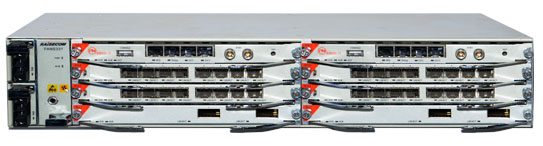

ITN8800

ITN 8800

MPLS/CPE Router:

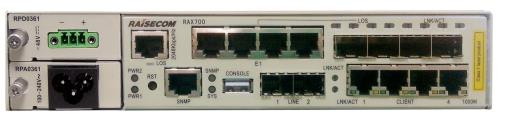

RAX711-R

RAX711-R

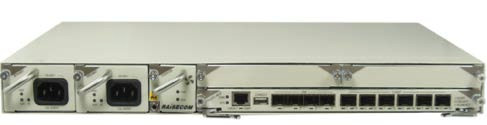

ITN201

ITN201-R

No existen dudas de los beneficios de las redes MPLS, la principal preocupación siguen siendo los costos de implementación. La solución IP-MPLS de Raisecom pretende ofrecer una alternativa Costo/Eficiente.

Los invitamos a visitar nuestra solución Raisecom IP-MPLS:

http://www.unicorsa.com.ar/ip-mpls.html

Redes de transporte de paquetes PTN

La creciente demanda de ancho de banda junto con la gran cantidad de servicios y tecnologías actuales, han sido los principales motivadores para la migración de las redes de comunicaciones tradicionales a las redes de transportes de paquetes PTN.

La cantidad de servicios IP continúan creciendo drásticamente. Para responder a éstas demandas fueron introducidas las redes de paquetes como Ethernet y luego MPLS que soluciona problemas que existían en el ruteo en capa 3 y permiten brindar calidad de servicio. De todas maneras éstas tecnologías no cumplen en su totalidad con las capacidades de mantenimiento y supervisión necesarias, demandadas por las redes de telecomunicación de los carriers.

Las redes de transportes de paquetes PTN modernas agregan funcionalidades para control, operación, administración y mantenimiento (OAM), sistemas de administración de red (NMS), protección con redundancia, entre otras.

La familia de equipos PTN de Raisecom ofrecen un sistema multy-core robusto capaz de transportar servicios sobre SDH e IP/Ethernet al mismo tiempo. Esto permite la transición de TDM a  redes IP sin inconvenientes.

PTN-Diagrama

Estos equipos soportan redundancia lineal y de anillo ethernet G.8031 G.8032 con tiempos bajos de convergencia (<50ms) y G.8131/Wrapping-Steering de protección de MPLS-TP. Soportando también protocolos de administración y mantenimiento como 802.3ah, 802.1ag, Y.1731 y SLA.

Una de las características principales de éstos equipos es el soporte de MPLS-TP. MPLS-TP es una variante del protocolo MPLS usado en las redes conmutadas de paquetes (redes switcheadas).
MPLS-TP es producto de un desarrollo conjunto entre IETF e ITU-T para poder ofrecer las características necesarias de una red de transporte de paquetes PTN.

Raiasecom posee una línea de equipos llamada ITN (Intelligent Transport Netwotk),  de la cual hablaremos mas en detalle en un próximo post e iremos actualizando en la sección de productos de nuestro sitio. Los equipos Raisecom ITN cumplen con las características necesarias para las redes PTN modernas como:

IEEE G.8031 and G.8032 (ELPS/ERPS)
IEEE 802.3ah Link OAM
IEEE 802.1ag end-to-end connectivity OAM
ITU-T Y.1731 end-to-end performance diagnostic
MPLS-TP.

Redes de Acceso, Múltiples Servicios con Tecnología Raisecom

Internet; Telefonía VoIP; IP-TV; VoD; Vigilancia con Camaras e Seguridad; Servicios Corporativos; Data Centers; Smart Grid; IoT, todo por la misma red

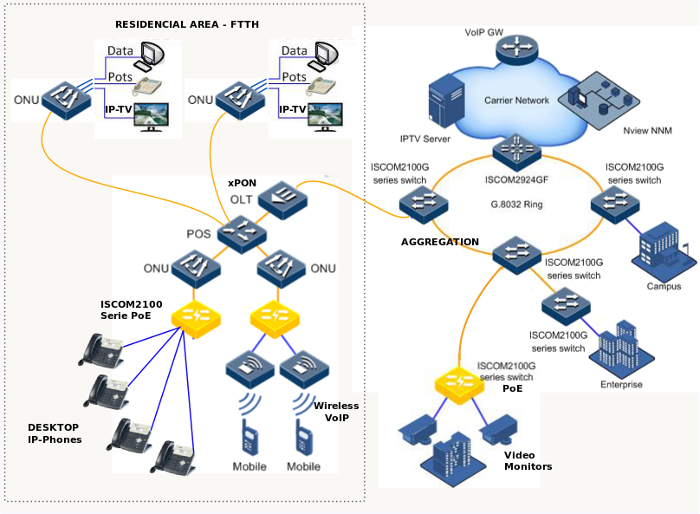

AccesoNet

Raisecom-Logo

 Equipos completamente administrables; local y remotamente; via CLI, Interf. Web, Telnet, SNMP, NView-NMS. Mas información en los enlaces a cada familia que se indican en el párrafo anterior. Soluciones adecuadas a proveedores PyME y Cooperativas.

Coméntenos sobre su proyecto, proveemos asesoramiento y soporte con experiencia y el respaldo de Ingeniería de Raisecom Co.

Sistemas de Vigilancia con Switches Industriales – PoE

El Switch de grado industrial Gazelle S1112i-PWR con puertos PoE/PSE es una solución de alta confiabilidad para sistemas de vigilancia y monitorización.

S1112i-pwr

Gazelle S1112i-PWR

Raisecom-Logo

  • 4 Puertos 100Base-FX/1000Base-X SFP de up-link.
  • 8 Puertos 8*10/100Base-TX RJ-45 IEEE 802.3af.
  • 4 de los puertos anteriores soportan IEEE 802.3at.
  • Rango de temperatura de trabajo -40ºC a +75ºC.
  • Hasta 125W máx de potencia PoE suministrada.
  • Cumple IEC 61850-3; IEEE 1613; EN50121-4.
  • Protección Nivel IP40.
  • Montaje en Riel-Din
  • Módulos SFP de grado industrial.

 Ejemplo Típico de Topología para una Red de Vídeo Vigilancia / Monitorización de Espacios Públicos de Alta disponibilidad con Enlace de FO con Redundancia.

Sist-de-Monitoreo

Un sistema como el que se representa puede soportar vídeo cámaras IP – PoE de alta resolución y mantener un enlace de alta confiabilidad con el centro de monitorización, con redundancia y tiempos de recuperación dentro de los 50ms.

Visitar Familia de Switches Industriales de Raisecom

ISCOM HT803-W, la ONU + Home Gateway para Triple-Play

Esta ONU con tecnología GEPON de Raisecom, concentra funciones de ONU; Home Gateway y Router, específicas para servicios de:

  • Conexión a Internet con 3 puertos FE 10/100M
  • IP-TV con un puerto dedicado 10/100/1000M
  • Telefonía IP (VoIP) con 2 puertos FXS – RJ11
  • AP WiFi 802.11 b/g/n – soporta multiples SSIDs – data rates hasta 300Mbps.

HT803-W_Front.V1Raisecom-LogoISCOM HT803-W Data Sheet  HT803-W_Rear.V1

Este terminal de cliente nos ofrece una excelente prestación y flexibilidad para el diseño de redes FTTH-PON para múltiples servicios, en relación a su óptimo costo, que combinada con la la OLT ISCOM5508 escalable desde 4 a 12 puertos PON, es la solución ideal para PyMEs y Cooperativas proveedoras de acceso, para iniciar una red FTTH realmente apta para proveer multiples servicios.

Entre otras características destacables merece mencionarse la administración completa, local web, y remota vía OLT ya sea por CLI o por SNMP con el poderoso N-View NMS provisto por Raisecom para la monitorización y control de todos los activos de la red. Cumple con IEEE802.3-ah y soporta el protocolo OAM. Calidad de Servicio.

Descargar el Data-Sheet para ver las especificaciones técnicas y estándares soportados.

Navegar el link a xPON para conocer otras soluciones con electrónica de Raisecom para redes PON.
